Las instalaciones eléctricas actuales conviven con cada vez más equipos electrónicos: variadores de frecuencia, cargadores de coche eléctrico, placas solares, electrodomésticos con electrónica de potencia… Todos ellos pueden generar corrientes de defecto que un diferencial convencional no siempre es capaz de detectar. Por eso el borrador de la nueva ITC-BT-17 pone el foco en qué tipo de protección diferencial debe instalarse según el tipo de instalación.
En Toscano hemos preparado esta guía para entender qué son los diferenciales Tipo A y Tipo B, qué novedades introduce el borrador de la normativa y qué opciones de nuestro catálogo se adaptan a cada caso.
¿Qué introduce el borrador de la ITC-BT-17?
Según el borrador de la ITC-BT-17 —Instalaciones interiores. Dispositivos generales e individuales de mando y protección—, cuya publicación en el BOE está prevista para el segundo semestre de 2026, uno de los cambios más relevantes es la prohibición expresa del diferencial Tipo AC en instalaciones residenciales y terciarias. Esta restricción no afecta a las instalaciones industriales, ya que en ellas se cuenta con personal técnico cualificado capaz de analizar los defectos previsibles y elegir el dispositivo adecuado para cada circuito.
El motivo es sencillo: los equipos electrónicos modernos generan corrientes de defecto pulsantes o continuas que el Tipo AC no puede detectar. De ahí que el borrador oriente la instalación hacia diferenciales Tipo A o Tipo B, capaces de cubrir estos escenarios.
Otro punto a tener en cuenta: cuando se instala más de un interruptor diferencial en serie, el borrador exige que exista selectividad entre ellos, garantizando que solo actúe el dispositivo necesario ante un defecto.
(Recuerda: se trata de un borrador normativo, todavía no es de aplicación obligatoria hasta su publicación definitiva en el BOE).

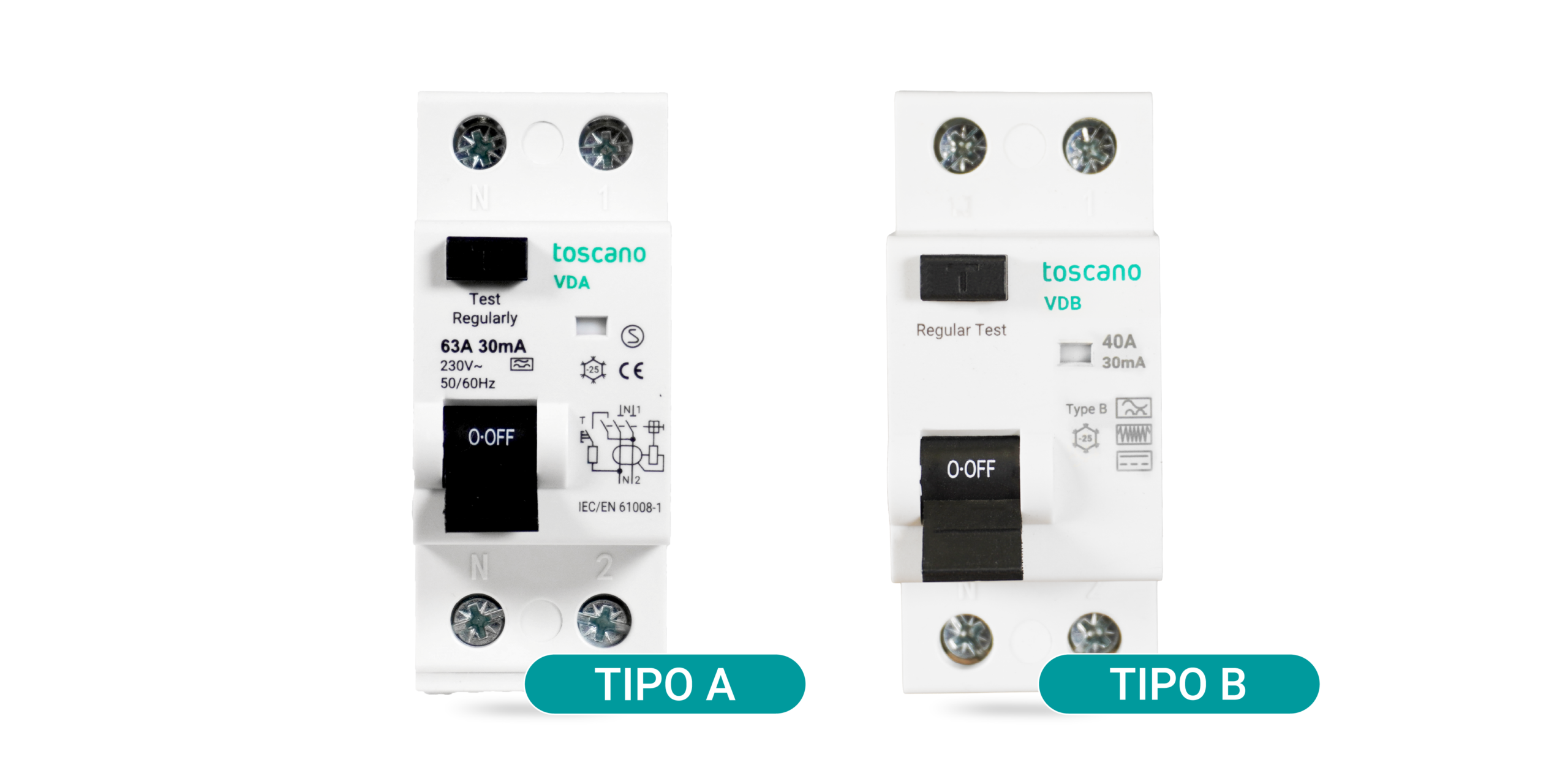

Diferencial Tipo A vs. diferencial Tipo B: ¿cuál necesito?
Ambos son interruptores diferenciales de rearme manual, diseñados para desconectar la instalación ante defectos a tierra y proteger a personas y equipos. La diferencia está en el tipo de corriente de defecto que son capaces de detectar:
Tipo A – Super Inmunizado Detecta defectos a tierra por corriente alterna sinusoidal y por corriente continua pulsante, ya sea de forma instantánea o creciente. Disponible en versión monofásica (VDA-2PN) y trifásica (VDA-4PN).
Tipo B Amplía la protección del Tipo A añadiendo detección de corriente continua pura, además de la alterna sinusoidal y la continua pulsante. Es la opción recomendada para instalaciones con equipos electrónicos más exigentes (inversores fotovoltaicos, cargadores de VE, variadores de frecuencia). Disponible también en versión monofásica (VDB-2P) y trifásica (VDB-4P).
Ambas gamas incorporan botón de test para comprobar el correcto funcionamiento del sistema, distintas sensibilidades (30 mA / 100 mA / 300 mA) y varios rangos de intensidad monofásica y trifásica (25 A / 40 A / 63 A).
Diferenciales con reconexión automática

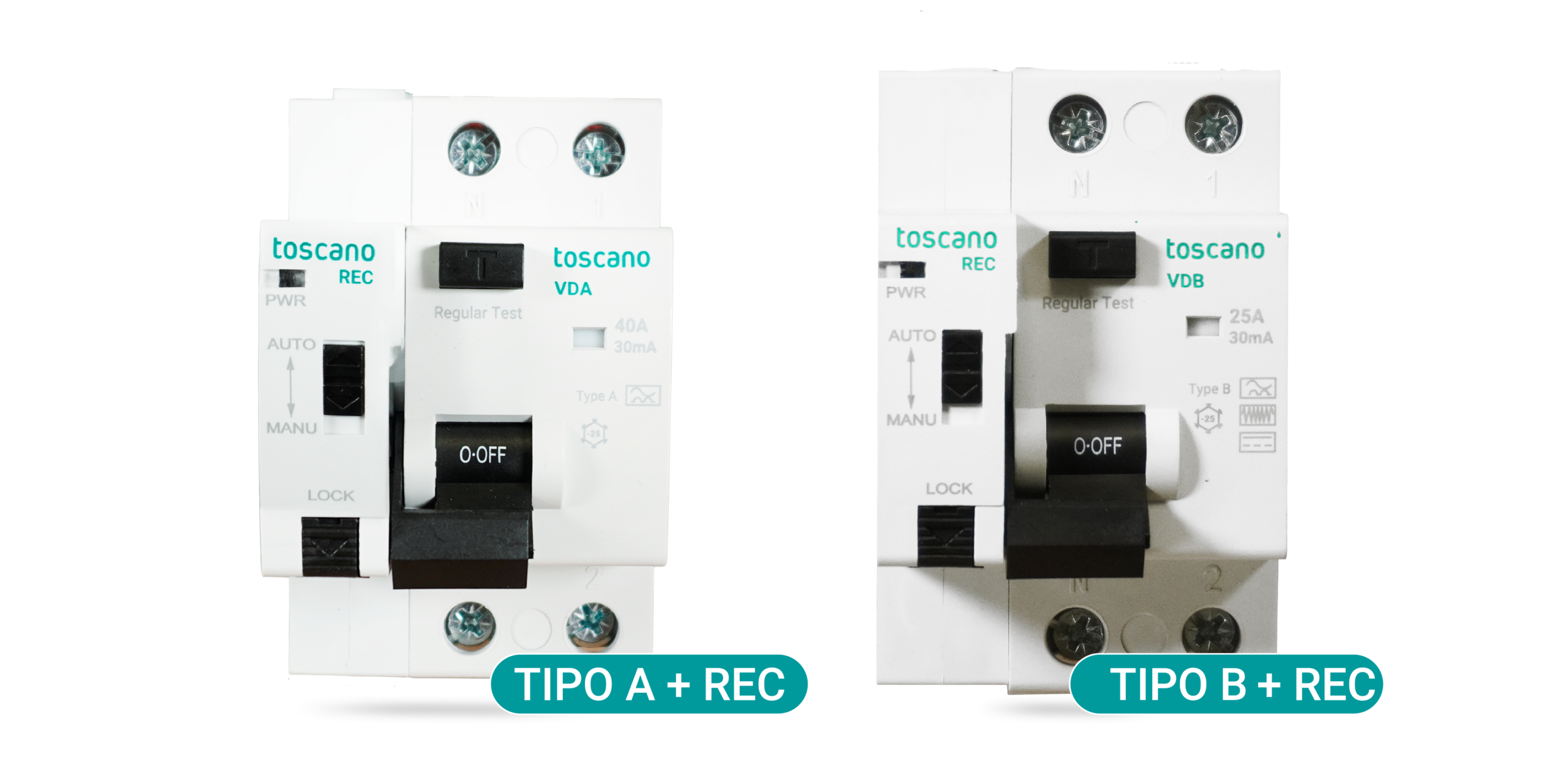

Para instalaciones que requieren continuidad de servicio, Toscano dispone de la gama REC, con reconexión automática configurable, tanto en Tipo A (VDA-REC) como en Tipo B (VDB-REC), en versión monofásica y trifásica.
Sus características más destacadas:
- Selector MAN/AUT: permite elegir el sistema de rearme del diferencial, manual o automático.
- 3 intentos de rearme: el sistema intenta reconectar automáticamente en tres intervalos de tiempo (10 s / 60 s / 300 s) antes de detenerse.
- Contacto de alarma: cierra un contacto cuando finalizan los intentos de reconexión automática, facilitando la supervisión remota de la instalación.
- Indicador de estado: informa visualmente de la situación del dispositivo en todo momento.
En resumen
| Detecta | Rearme | |
| Tipo A | CA sinusoidal + CC pulsante | Manual |
| Tipo B | CA sinusoidal + CC pulsante + CC pura | Manual |
| Tipo A-REC | CA sinusoidal + CC pulsante | Manual / Automático (3 intentos) |
| Tipo B-REC | CA sinusoidal + CC pulsante + CC pura | Manual / Automático (3 intentos) |
Elegir el diferencial adecuado no es solo una cuestión normativa: es garantizar que la instalación esté preparada para los defectos que realmente puede generar el equipamiento eléctrico actual. Consulta nuestro catálogo completo de diferenciales Toscano y encuentra la referencia que mejor se adapta a tu instalación.
