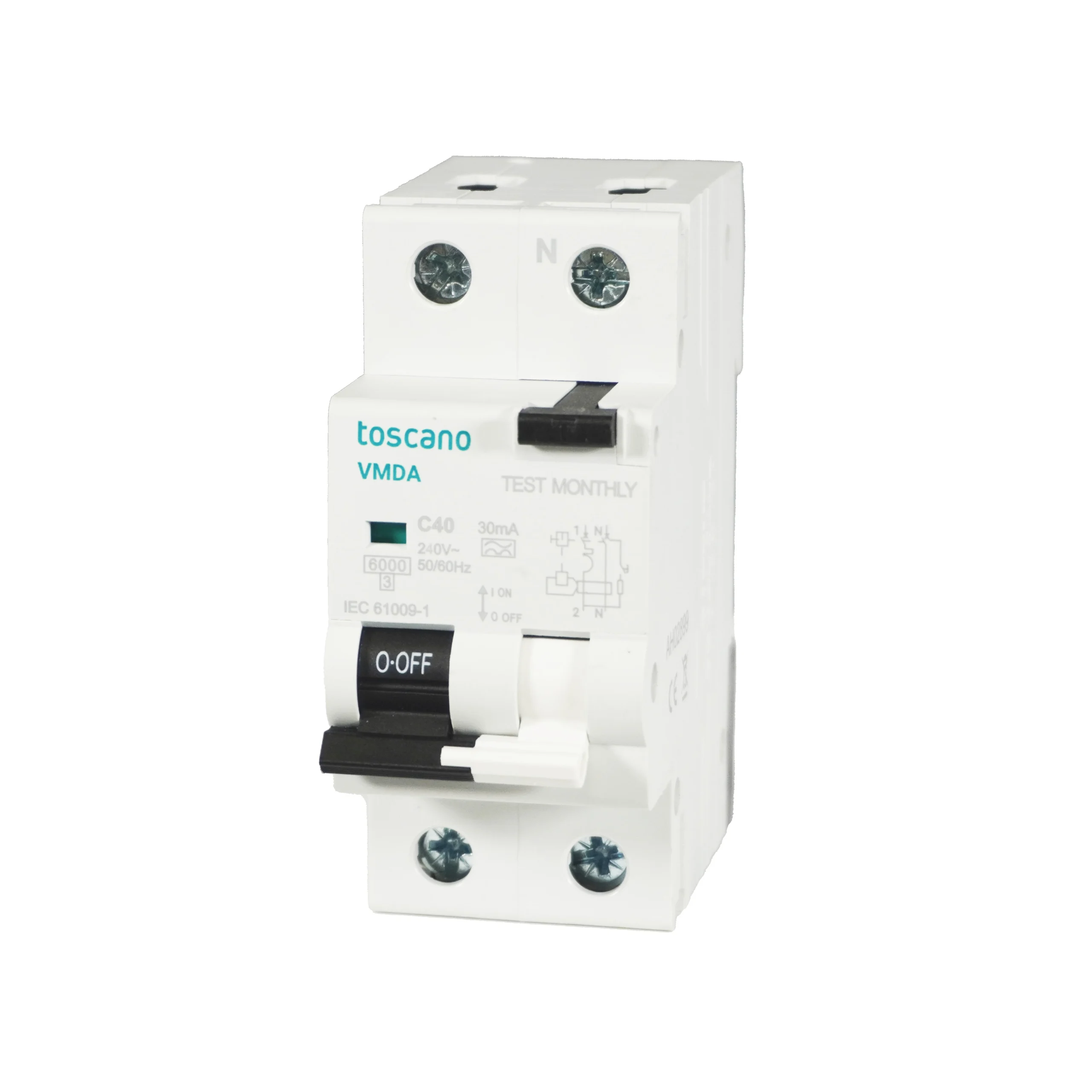

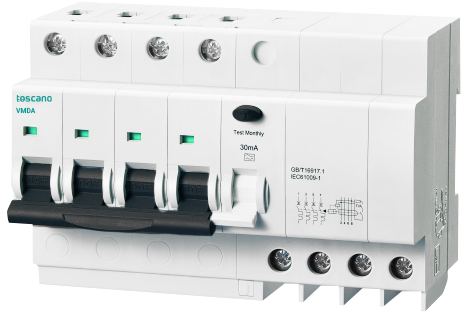

Magneto-diferencial Clase A-SI super inmunizado – Protege los circuitos contra corrientes de cortocircuito, contra corrientes de sobrecarga y desconexión por defectos a tierra producidos por corrientes alternas sinusoidales o por corrientes continuas pulsantes, tanto si éstas son aplicadas instantáneamente como si se incrementan lentamente.
Descripción
Magneto-diferencial Clase A-SI super inmunizado – Protege los circuitos contra corrientes de cortocircuito, contra corrientes de sobrecarga y desconexión por defectos a tierra producidos por corrientes alternas sinusoidales o por corrientes continuas pulsantes, tanto si éstas son aplicadas instantáneamente como si se incrementan lentamente.
Descargas
Especificaciones
| ESPECIFICACIONES | VALORES |
| Clase | A-SI |
| Corriente nominal In | 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A (según modelo) |
| Numero de polos | 1P+N, 3P+N |
| Tensión nominal Ue | 230 V, 400 V |
| Sensibilidad nominal In | 30 mA |
| Tensión de aislameinto Ui | 500 V |
| Poder de corte Inc=Ic | 6 kA |
| Tiempo de corte | ≤ 0,1 s |
| Frecuencia nominal | 50/60 Hz |
| Impulso de tensión máximo | 4000 V |
| Directivas | 2014-35-UE (LVD) 2014-30-UE (EMC) 2011-65-UE (RoHS) |
| Curva de disparo | C |
| Poder de cierre y de corte diferencial asignado Im | 3000 A |
| Poder de cortocircuito en servicio Ics | 7500 A |
| Indicación de disparo | Si |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ... +40ºC |
| Temperatura de almacenamiento | -25 ... +70ºC |
| Sección de cable admisible | 25 mm2 |
| Par de apriete | 2,5 Nm |
| Montaje | Sobre carril DIN UNE-EN 60715 |
| Conexión | Entrada superior o inferior indistintamente |
Códigos y referencias
| CÓDIGOS | REFERENCIAS |
| 10005449 | VMDA1PN0630 |
| 10005450 | VMDA1PN1030 |
| 10005451 | VMDA1PN1630 |
| 10005452 | VMDA1PN2030 |
| 10005453 | VMDA1PN2530 |
| 10005454 | VMDA1PN3230 |
| 10005455 | VMDA1PN4030 |
| 10006066 | VMDA4P1630 |
| 10006067 | VMDA4P2030 |
| 10006068 | VMDA4P2530 |
| 10006069 | VMDA4P3230 |
| 10006018 | VMDA4P4030 |
| 10006070 | VMDA4P5030 |
| 10006071 | VMDA4P6330 |
