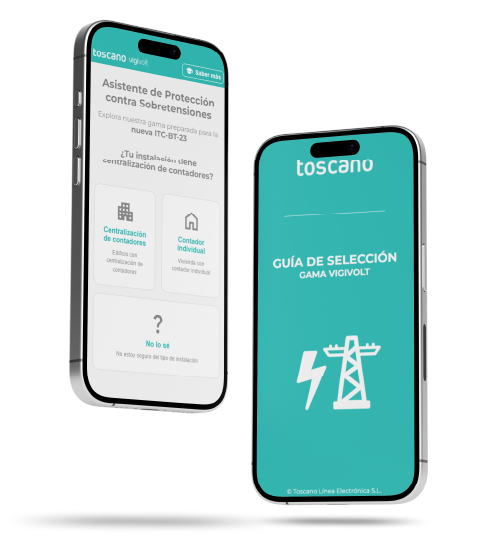

¿Qué protección contra sobretensiones necesitas?
Usa nuestra app y descubre qué protección frente a sobretensiones transitorias necesita cada instalación.
¿Qué criterios introduce el borrador de la Normativa de protección contra sobretensiones ITC-BT-23?
La nueva ITC-BT-23 marcará un antes y un después en la protección contra sobretensiones en instalaciones eléctricas. Te explicamos los criterios clave que introduce el borrador y qué cambia para fabricantes e instaladores.
👉 ¿Quieres profundizar? Descarga nuestro ebook con toda la información.
Permanentes
La citada norma indica en el apartado “4 – Sobretensiones temporales” en concreto en el subapartado “4.2 – Selección e instalación” expone:
- “Las instalaciones en entornos residenciales o análogos deberán estar adecuadamente protegidas frente a los efectos de las sobretensiones temporales, mediante el uso de dispositivos que cumplan con la norma UNE-EN
IEC 63052.”
Transitorias
La citada norma indica en el apartado “3 – Protección contra sobretensiones transitorias”, concretamente en el “3.4 – Selección de tipos e instalación DPS” expone:
- “Deberá instalarse un DPS de Tipo2(…) en el cuadro general de mando y portección.”
- “Adicionalmente debera instalarse un Tipo 1(…) junto al contador y aguas arriba del mismo.”
- “En las instalaciones existentes donde no sea posible instalar un Tipo 1 aguas arriba de los equipos de medida, este podrá instalarse en el cuadro de mando y protección. En este caso los DPS de Tipo 1 + 2 podrán combinarse
en el mismo dispositivo”

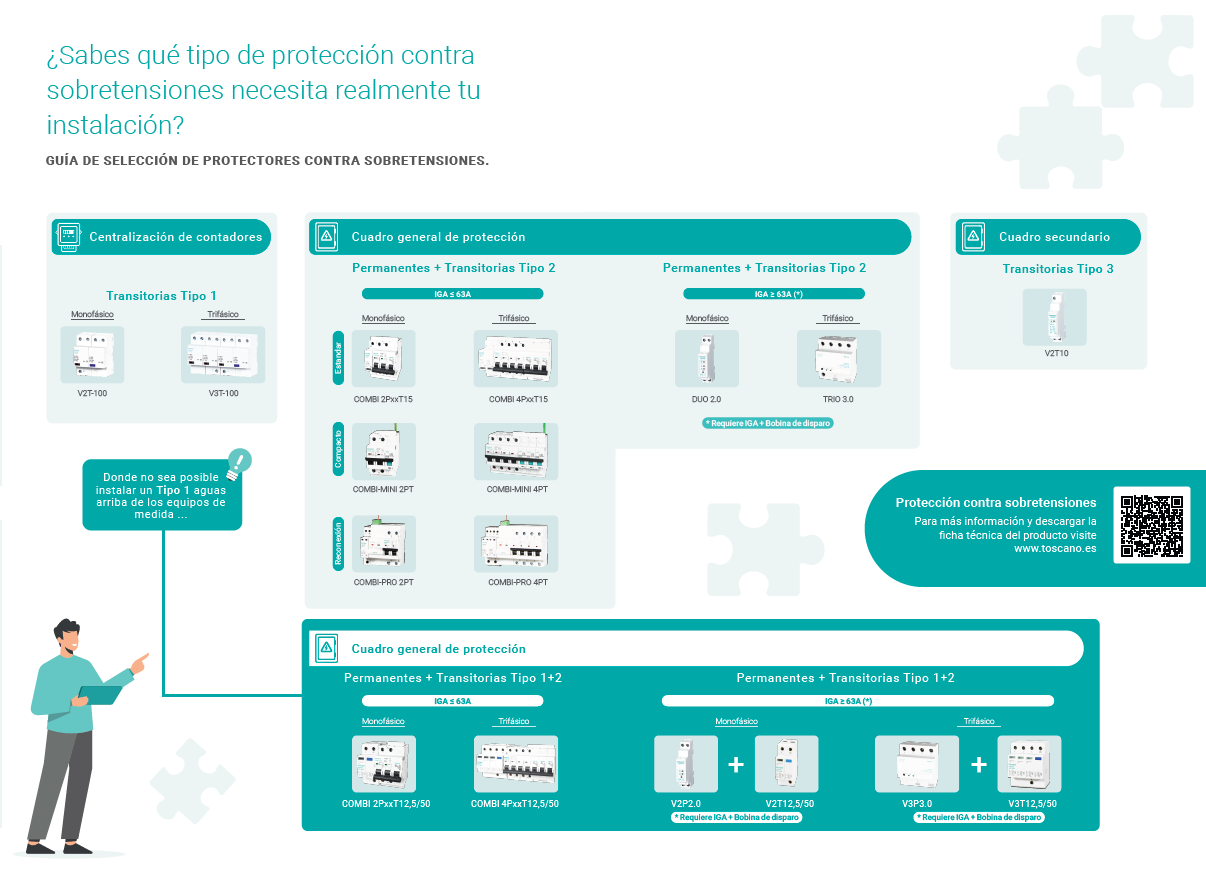

¿Sabes qué tipo de protección contra sobretensiones necesita realmente tu instalación?
Guía de selección de protectores contra sobretensiones
Pero... ¿qué son las sobretensiones?
Las sobretensiones son un aumento por encima de los valores establecidos como máximos de la tensión eléctrica
entre dos puntos de un circuito o instalación eléctrica. En la mayoría de los casos, pueden causar graves problemas a
los equipos conectados a la línea, desde su envejecimiento prematuro hasta incendios o destrucción de los mismos o la
propia instalación.
Tipos de sobretensiones
Permanentes
Las sobretensiones permanentes o temporales, también denominadas a frecuencia industrial, pueden ser debidas a la rotura o desconexión del neutro.
Causas
Las sobretensiones permanentes son aumentos anómalos y continuos de la tensión eléctrica que, al mantenerse en el tiempo, provocan daños graves en los equipos, aceleran su envejecimiento y reducen de forma directa la seguridad de las personas. Aunque este fenómeno ha existido siempre, hoy la protección es necesaria porque la electrónica actual es sensible a alteraciones eléctricas.
Cómo protegernos

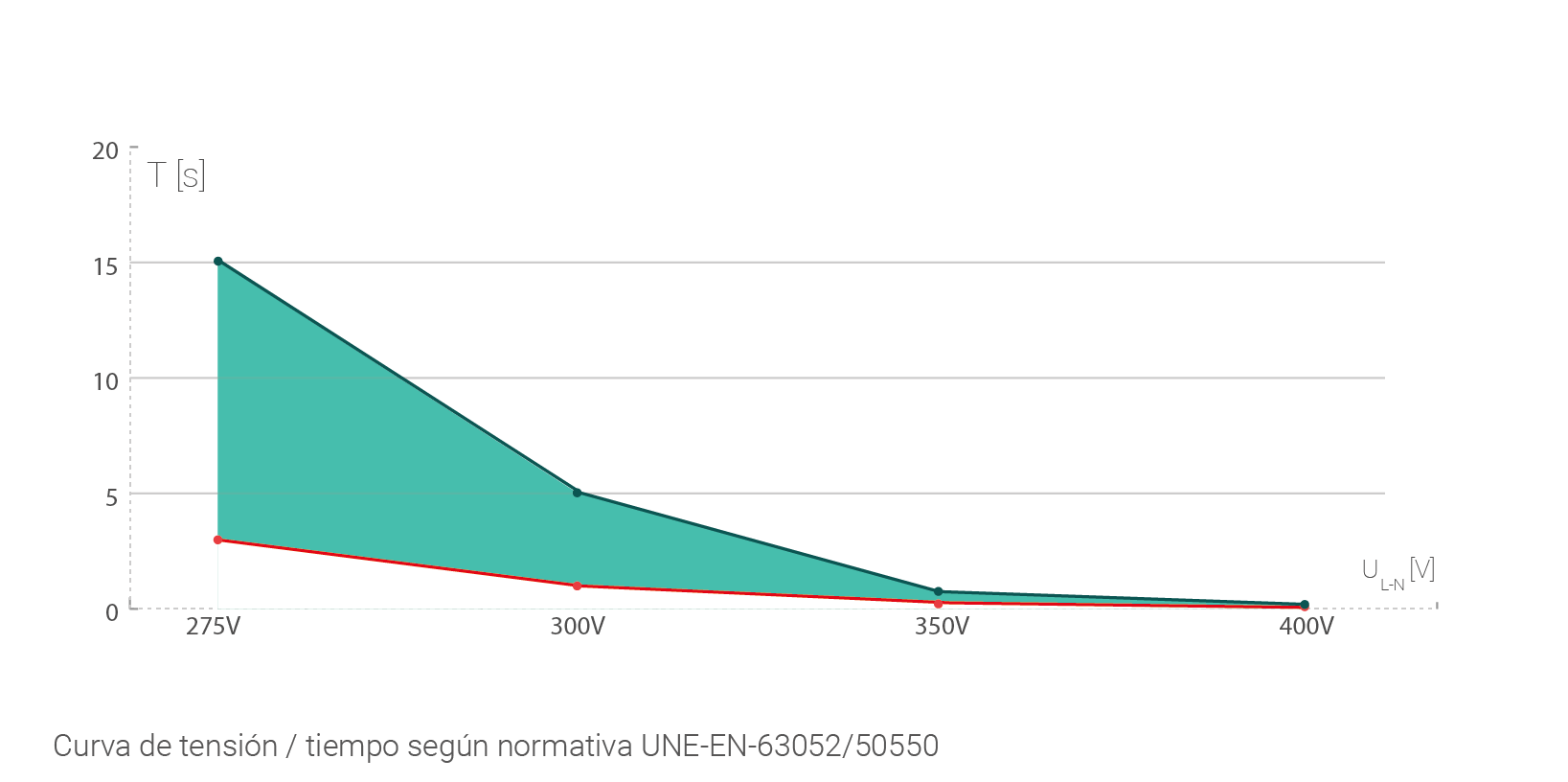

Para protegernos de una sobretensión permanente, la mejor solución es el corte de suministro. Nuestros protectores están diseñados para realizar un corte seguro, con una curva de tensión / tiempo (a +tensión -tiempo de disparo) en actuación progresiva, cumpliendo con la normativa vigente UNE-EN63052/50550.
Transitorias
Las sobretensiones transitorias se transmiten por las redes de distribución como consecuencia de las descargas atmosféricas, conmutaciones de redes y defectos en las mismas.
Causas
Las sobretensiones transitorias se producen por aumentos muy altos de tensión y breves en tiempo, pero con una energía suficiente para dañar los equipos electrónicos.
Sus causas más habituales son la caída de un rayo en la zona, ya sea por impacto directo, por sobretensión inducida en las líneas cercanas o conducida a través de la red eléctrica, así como las conmutaciones de red, provocadas por maniobras, arranques o desconexiones de cargas.
Cómo protegernos
En todas estas redes, el método de protección contra las sobretensiones transitorias consiste en la instalación de un protector o descargador en la línea susceptible de recibir la sobretensión, conectándolo en paralelo entre ésta y la tierra.
De este modo, en caso de sobretensión transitoria, el protector derivará a tierra el exceso de energía, limitando así el valor del pico de tensión a un valor soportable por los equipos eléctricos conectados (Up).

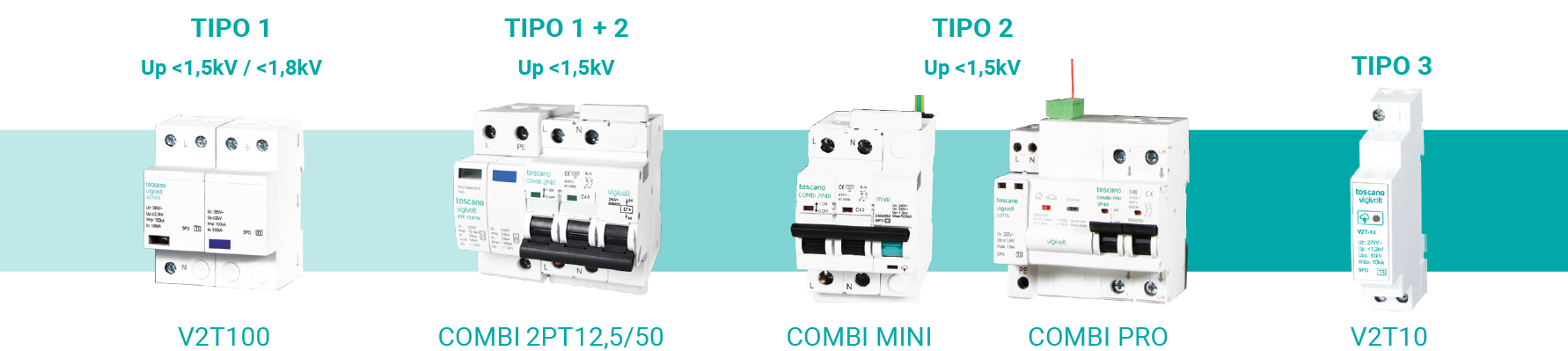

¿Conoces la diferencia entre una protección Tipo 1, Tipo 2 y Tipo 3?
Tipo 1
Tienen la capacidad para derivar
a tierra corrientes altas en curva 10/350 μs, con nivel de protección (Up) alto.
Deben ir colocados junto al contador de entrada y siempre que se espere la descarga directa de rayos o exista un SPCR en el edificio.
Tipo 2
Tienen la capacidad para derivar a tierra corrientes altas en curva 8/20 μs, con nivel de protección (Up) medio.
Deben ir colocados junto al cuadro de distribución.
Tipo 3
Tienen la capacidad para derivar a tierra corrientes altas en curva 8/20 μs y 1,2/50 μs (onda combinada) con nivel de protección (Up) bajo.
Deben ir colocados junto a equipos sensibles.
