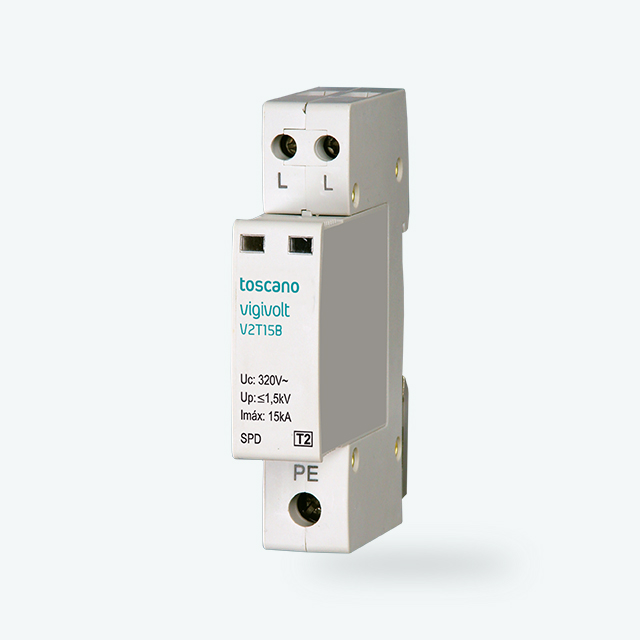

Para cuadros de distribución. Protección tipo 2. Imax= 15kA
«Módulo de protección contra sobretensiones transitorias, causadas por descargas atmosféricas, maniobras de conmutación en circuitos eléctricos y descargas electrostáticas.
Para circuitos BIFÁSICOS, fase+fase, no es válido para circuitos con fase+neutro, en este caso se debe usar el V2T-15.
Este contenido está restringido.
Necesitas iniciar sesión para poder descargar los manuales.
¿Aun no tienes cuenta en Toscano?
Crea tu cuenta en menos de 1 minuto y accede a todo los manuales de Toscano.
CÓDIGO | REFERENCIA |
10002749 | V2T-15B |
10003714 | V2T-15B+-MODULO |
ESPECIFICACIONES | VALORES |
Tensión nominal Un | 230 VAC |
Tensión máxima Uc | 320 VAC |
Frecuencia | 50-60 Hz |
Nivel de protección Up (L/L) | ≤1,5 kV |
Nivel de protección Up (L/PE) | ≤1,5 kV |
Intensidad máxima descarga (8/20μs) Imax (L/L) | 15 kA |
Intensidad máxima descarga (8/20μs) Imax (L/PE) | 15 kA |
Intensidad nominal (8/20μs) In (L/L) | 8 kA |
Intensidad nominal (8/20μs) In (L/PE) | 8 kA |
Tiempo de respuesta por sobretensión | ≤25 ns |
Sección máxima de cable en bornas | 16 mm² |
Fusible previo máximo | 63 A gL |
Dimensiones (ancho x alto x fondo) mm | 18 x 90 x 71 |
Montaje | Rail DIN 35 |
Normas de producto | IEC 61643-11 / EN61643-11 |
Clase | II |
Márgenes de temperatura | -40º… +80º C |
Grado de protección | IP20 |
Indicación de avería | Ventana |
Peso medio aprox. | 140 g |
Nº módulos DIN | 1 |
Evita los daños que estas sobretensiones transitorias puedan causar a los equipos que se alimenten de dicha red.
Este equipo NO PROTEGE contra subidas de tensión PERMANENTES.
