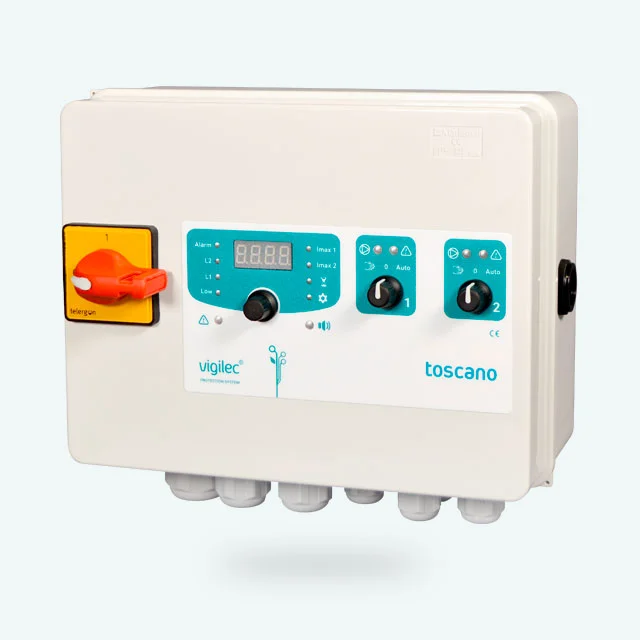

Cuadro multicontrol y multiprotección para 2 bombas de rebombeo
Cuadro de control y protección de rebombeo para 1 / 2 bombas hasta 12A, con alternancia.
Este contenido está restringido.
Necesitas iniciar sesión para poder descargar los manuales.
¿Aun no tienes cuenta en Toscano?
Crea tu cuenta en menos de 1 minuto y accede a todo los manuales de Toscano.
CÓDIGOS | REFERENCIAS |
10000190 | V2B (Versión descatalogada) |
10004108 | V2B-E (Versión 2022) |
ESPECIFICACIONES | VALOR |
Tensión de alimentación | 230/400 VAC (seleccionable) |
Variaciones de tensión admisibles | +/-20% (>30%: Auto-desconexion) |
Intensidad máxima | 12 A AC3 |
Protecciones | Sobrecarga, falta y secuencia de fases, sobrecalentamiento y tiempo máximo de marcha |
Display | LED 4 dígitos |
Señalización | Bomba en marcha, alarmas, estado de niveles, intensidad máxima y tiempo máximo de marcha |
Ajuste de sobrecarga (Imax) | 0.6 - 20.0 A |
Ajuste del tiempo máximo de marcha | OFF - 30 segundos – 99 minutos |
Rango del sensor 4-20mA | 50cm, 100cm, 150cm, 200cm ó 250cm |
Detección de fallo en sesnor 4-20mA | Cortocircuito ( I>23mA) y circuito abierto (I < 3mA). |
Tiempo de salto por sobrecarga | 7 segundos |
Tensión en boyas | 24VDC |
Contacto de alarma y auxiliar | máximo AC1:2A/250 VAC y AC11: 1A/230 VAC |
Salida de señalización | 24VAC (max. 500 mA) |
Información guardada | Horas de marcha, número de arranques, número de alarmas e Intensidad de la última alarma para cada bomba. |
Bornas de conexión de mando | 4mm2 |
Fijación | Directa ó con horquillas de fijación |
Medidas (mm) | 255 x 195 x 95 |
Peso | 1,5 Kg |
Temperatura de trabajo | -10 +55ºC |
Protección | IP56 |
Software | V 1.0 |
